РУНН 0,4 кВ - распределительное устройство низкого напряжения

Распределительные устройства предназначены для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания в сетях с глухо-заземленной нейтралью, трехфазного переменного тока напряжением 380В. Распределительные устройства низкого напряжения НКУ 0,4 кВ применяются в системах электроснабжения промышленных, коммерческих и жилых зданий и сооружений в виде устройств силовых и вспомогательных цепей различного назначения. НКУ могут работать, как самостоятельно, так и в составе других электротехнических устройств, например, в качестве распределительного устройства на стороне низшего напряжения трансформаторной подстанции.

РУНН 0,4 кВ может включать в себя:

• Шкаф ввода низкого напряжения ШВ;
• Шкаф линейный низкого напряжения ШЛ;
• Шкаф секционный низкого напряжения ШС;
• Шкаф ввода от ДЭС ШД;
• Шкаф управления ШУ;
• Шинный мост ШМ.

Шкафы РУНН по высоте разделены на ячейки, в которых размещены автоматические выключатели. Ячейки в шкафах отделены друг от друга перегородками из стальных листов, по одной из форм внутреннего секционирования. Распределительное устройство из шкафов РУНН - группа шкафов одностороннего или двухстороннего обслуживания. Для электрического и механического соединения РУНН с силовым трансформатором КТП служат шинопроводы и кожухи.

В шкафах РУНН устанавливаются аппараты защиты, измерительные приборы, средства релейной защиты и автоматики, а также вспомогательные устройства со всеми внутренними электрическими соединениями главных и вспомогательных цепей.

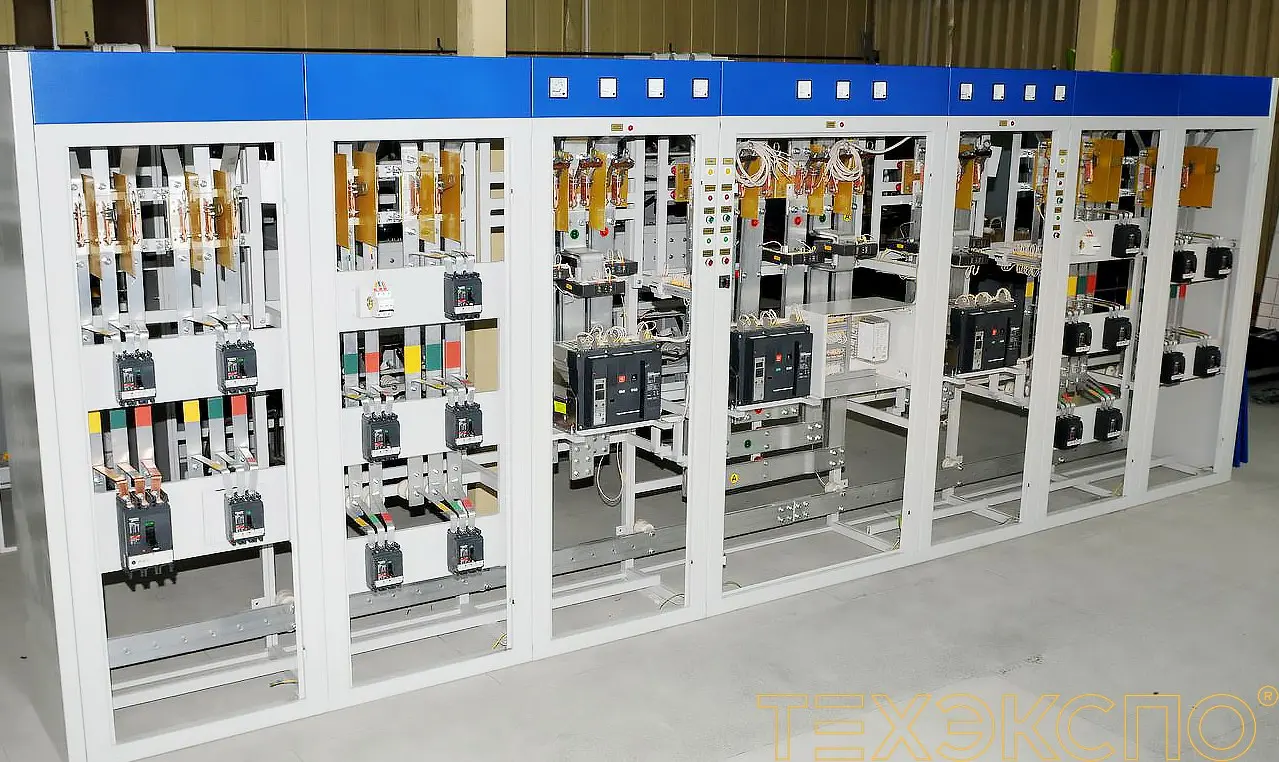

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 1 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 2 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 3 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 4 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 5 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 6 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 7 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 8 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 9 из 10

РУНН 0,4 кВ - распределительное устройство низкого напряжения – фото 10 из 10

В шкафах РУНН напряжение 0,4 кВ через вводные автоматические выключатели подается на сборные шины, от сборных шин — через линейные автоматические выключатели к потребителю. Конструкция шкафов РУНН позволяет выполнить любую комбинацию автоматических силовых выключателей выдвижного или стационарного исполнения.

Каждый шкаф разделен на отсеки выключателей и релейный отсек, где установлена аппаратура управления автоматики и учета электроэнергии, а также отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока.

Распределительное устройство низкого напряжения однотрансформаторной подстанции состоит из одной секции шкафов РУНН. Секция – это набор шкафов, состоящих из одного шкафа ввода и одного или нескольких шкафов отходящих линий. Распределительное устройство низкого напряжения двухтрансформаторной подстанции состоит из 2 секций и 1 шкафа секционирования.  В качестве коммутирующего аппарата в шкаф секционирования могут быть установлен выключатель или разъединитель. При работе двухтрансформаторных подстанций предусмотрена схема АВР. Возможна реализация схемы АВР как на электромеханических реле, так и на микропроцессорной аппаратуре.

Если РУНН оборудовано дополнительным вводом от дизельной электростанции, при исчезновении напряжения на главных вводах включается данный ввод. Отключение ввода от ДЭС происходит при появлении напряжения на одном из основных вводов. Автоматические выключатели на вводах и в секционной панели могут быть выполнены с моторным приводом для реализации схемы АВР. При этом, управление может располагаться на дверях РУНН, либо может быть дистанционным и находиться вне щита.

РУНН 0,4 кВ – фото 1 из 10

РУНН 0,4 кВ – фото 2 из 10

РУНН 0,4 кВ – фото 3 из 10

РУНН 0,4 кВ – фото 4 из 10

РУНН 0,4 кВ – фото 5 из 10

РУНН 0,4 кВ – фото 6 из 10

РУНН 0,4 кВ – фото 7 из 10

РУНН 0,4 кВ – фото 8 из 10

РУНН 0,4 кВ – фото 9 из 10

РУНН 0,4 кВ – фото 10 из 10

Параметры РУНН для КТП:

РУ-0,4кВ, номинальный ток 6300А, два рабочих ввода на две секции сборных шин с АВР – фото 1 из 5

РУ-0,4кВ, номинальный ток 6300А, два рабочих ввода на две секции сборных шин с АВР – фото 2 из 5

РУ-0,4кВ, номинальный ток 6300А, два рабочих ввода на две секции сборных шин с АВР – фото 3 из 5

РУ-0,4кВ, номинальный ток 6300А, два рабочих ввода на две секции сборных шин с АВР – фото 4 из 5

РУ-0,4кВ, номинальный ток 6300А, два рабочих ввода на две секции сборных шин с АВР – фото 5 из 5
