Панели управления дизельными электростанциями и удаленный мониторинг

Панели управления электростанцией оснащаются цифровыми контроллерами, которые осуществляют функции контроля, защиты, визуализации и автоматизации работы, делают  запуск/остановку ДЭС вручную или автоматически, защищают от высоких температур охлаждающей жидкости, от уменьшения давления масла в смазочной системе.

Стандартный набор функций панелей управления ДГУ:

  • Управление ДГУ: старт / стоп, переключение режимов работы генераторной установки.
  • Визуализация работы генератора: мощность, напряжение, ток, частота.
  • Визуализация работы двигателя: температура, давление масла, уровень топлива в баке, напряжение АКБ, обороты двигателя.
  • Защита двигателя: низкое давление масла, высокая температура ОЖ, низкий уровень охлаждающей жидкости, высокая/низкая частота оборотов двигателя, недопустимый уровень топлива, недопустимое напряжение АКБ.
  • Защита генератора: высокое/низкое напряжение, перегрузка по току/мощности,  несимметричность нагрузки фаз, высокая /низкая частота генератора, защита от пробоя изоляции.
  • Статистика: счётчик мото-часов, времени до следующего ТО, счётчик потребленной энергии, история ошибок.

Дополнительные опции панели:

  • Автозапуск ДГУ.
  • Управление блоком АВР (переключение нагрузки).
  • Синхронизация между несколькими генераторами или между генератором и сетью.
  • Дистанционный мониторинг ДГУ.
  • Дистанционное управление ДГУ.
  • Управление подогревом двигателя.
  • Интерфейс диагностики и связи панели управления с блоком управления двигателем (CAN шина)
  • Интерфейсы для подключения дополнительных модулей управления ДГУ (RS232, RS485, USB, LAN)

Наиболее известные производители систем управления для электростанций – ComAp (Чехия) и Deep Sea Electronics (DSE, Великобритания).

Панели управления ComAp для дизель-генераторов

InteliLite NT - семейство контроллеров, обеспечивающих защиту, мониторинг и управление генераторами средней и большой мощности. Контроллер предлагает множество функций расширения и связи через дополнительные модули. Доступны две версии: MRS (Ручной удаленный запуск) и AMF (Автоматический запуск).

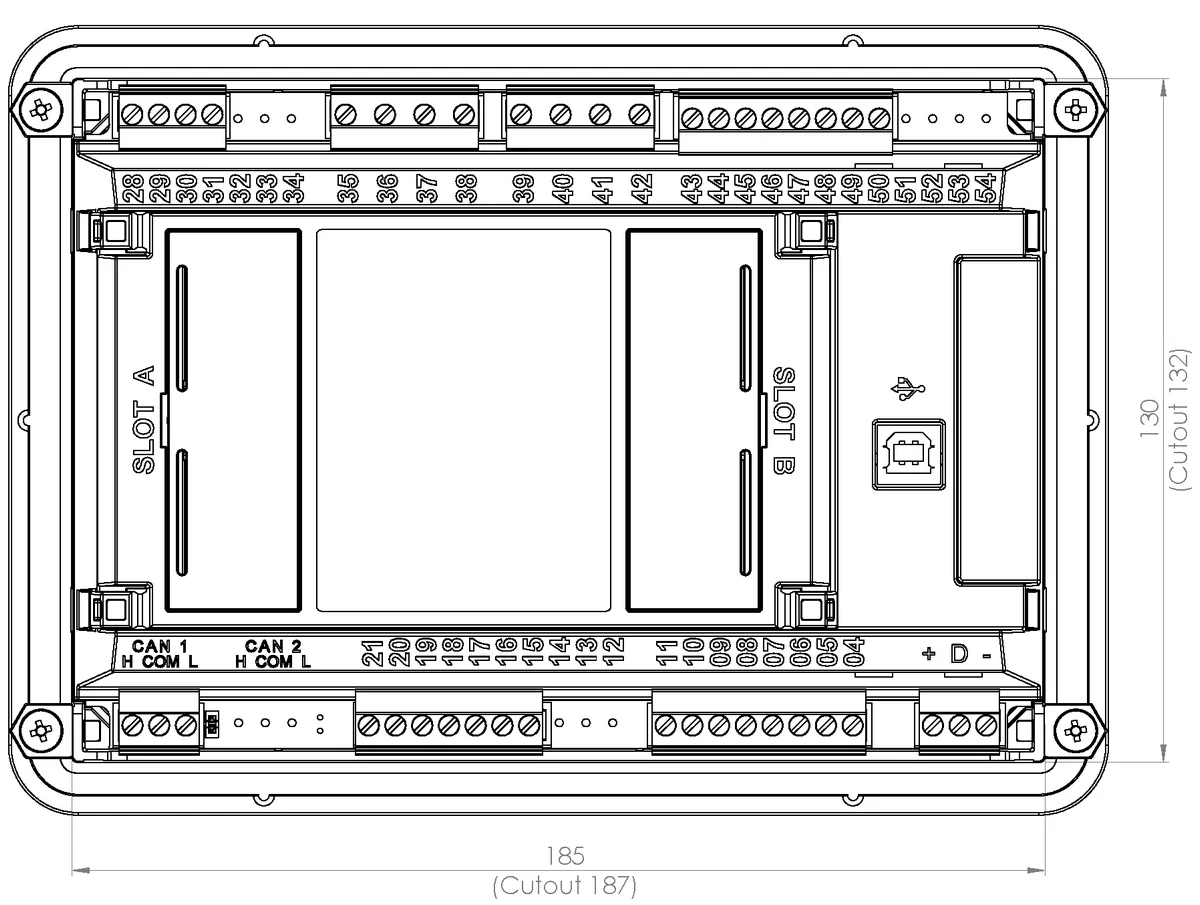

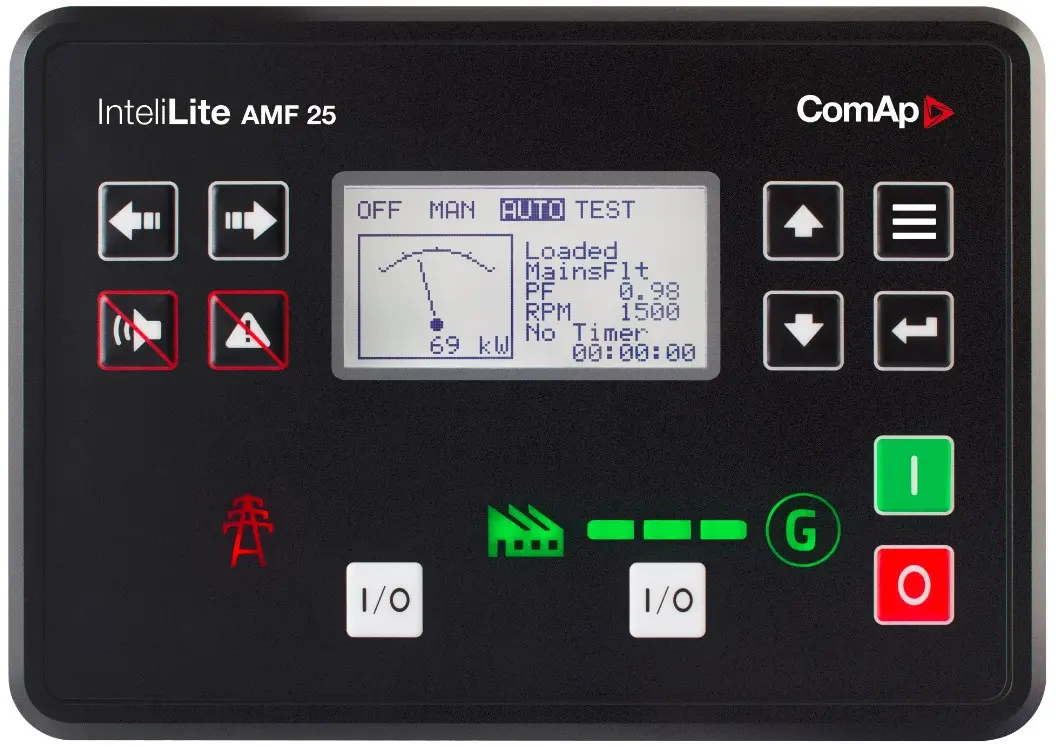

InteliLite AMF 25 - наиболее популярная панель для ДГУ.

Руководство оператора ComAp InteliLite AMF 25 на русском

ComAp InteliLite ComAp InteliLite

Контроллеры для параллельной работы дизель-генераторных установок:

InteliGen NT - основной контроллер для одной и нескольких ДГУ, работающих в режиме резервирования или в параллельном режиме.

MainsCompact NT и InteliMains NT BaseBox предназначены для нескольких (до 31) генераторных установок, работающих параллельно с сетью. InteliMainsNT BaseBox совместим с семействами InteliGenNT и InteliSysNT.

InteliCompact NT предназначен для простых одиночных и групповых применений, для которых необходимы функции АВР, параллельной работы и распределения нагрузки. В стандартный набор функций входит протокол для связи с электронными двигателями по J1939 и CAN BUS.

InteliGen 200 - контроллер для генераторных установок, работающих как в режиме резервирования, так и в параллельном режиме. Имеет простую в использовании функциональность, конфигурацию и установку, а также функции автоматической синхронизации и распределения нагрузки.

InteliGen 500 - это продвинутый контроллер с цветным монитором для генераторных установок  в режиме резервирования и в параллельном режиме.

Панели управления Deep Sea (DSE)


Диспетчеризация ДГУ

Система удаленного мониторинга и управления дизельной электростанцией позволяет оператору дистанционно контролировать все параметры ДЭС, производить ее запуск/остановку и выполнять другие функции, поддерживаемые пультом управления ДЭС.

Функции мониторинга: дистанционная передача параметров ДЭС, передача предупредительных и аварийных сигналов и сигналов пожарно-охранной сигнализации, установленной в контейнере.

Функции управления: дистанционное управление всеми функциями ДЭС через панель управления.



Варианты систем удаленного мониторинга и управления:

Мониторинг и управление через Интернет: позволяет управлять дизельной электростанцией и отслеживать параметры технического состояния установки с помощью установленного между ДЭС и ПК оператора Интернет-соединения.

Мониторинг и управление по сотовой связи GSM: соединение ДЭС и компьютера/контроллера оператора осуществляется по каналу RS232 через GSM-модем. Должна быть подключена функция «передача данных» (CSD), устанавливаются 2 SIM-карты: на объекте и у оператора. Информация о состоянии систем ДЭС передается не только на компьютер оператора, но и дополнительно, в виде СМС-сообщений, на выбранный телефонный номер.

Мониторинг и управление через Ethernet: система по каналу связи Ethernet позволяет удаленно управлять рабой ДЭС в пределах локальной сети. Данные о состоянии и режимах работы передаются на компьютер оператора, с него же производится управление. Дальность работы - до 300 м с возможностью расширения через коммутатор.

Мониторинг и управление по проводному каналу (через CAN-шину): проводная связь между ДГУ и компьютером/контроллером оператора с помощью проводов. Дальность работы - не более 1 км

Благодаря системе удалённого мониторинга работу дизельного генератора можно при помощи ПО с компьютера или со смартфона. При подключении функции оповещения по SMS - будет приходить сообщение о том, что генератор принял нагрузку, отключился.
